螺柱焊机的分类

2020-04-16 17:03:25 DU 276

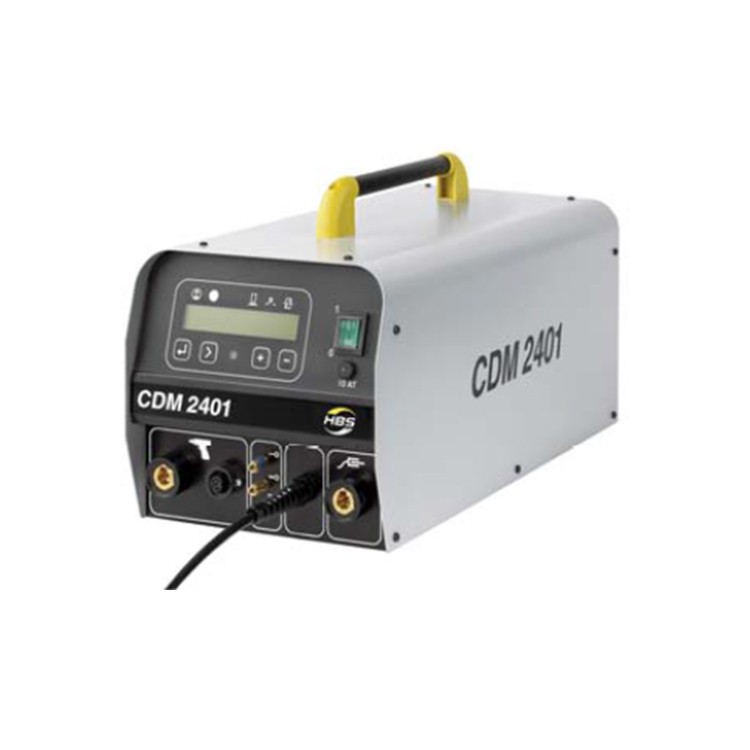

储能式螺柱焊机
储能式螺柱焊机是由焊接电源,整流器,储能电容,控制器,焊枪,地线钳,焊接电缆等部分组成。焊机通过控制电容充电获得电压,晶闸管放电完成焊接放电时间为1-3毫秒。其特点是时间短、热变形小、很适合薄板的螺柱焊接,在造船、汽车、电控柜、橱柜,幕墙,电梯配件等行业应用很广。
储能式螺柱焊机的发展经历的三个阶段:
1. 回路控制:即焊机的运行完全有模拟电路控制,电压调节为旋钮无级调节,无数码管显示工作菜单及电压。目前国内大多数已国产化的螺柱焊机设备采用此种控制方式。其优点为产品成本及技术含量较低,产品较易被模仿,缺点是由于采用旋钮无级调节电压,当环境温度或工作温度发生变化时电压随之变化,不易控制焊接效果的一致性。
2. 回路控制带电压检测:即螺柱焊机在第一阶段基础上,在充电部分加入充电电压检测模块。电压调节为旋钮无级调节,数码管显示当前充电电压,无工作菜单。部分进口螺柱焊机采用此种控制方式。其优点是可以直观了解当前电压值,生产成本及技术含量相对较低,其缺点同样是在环境温度或工作温度发生变化时,充电电压随之变化,需通过旋钮调节调节达到要求电压值。
3. 单片机智能控制:此种控制方式与前两个阶段有较大的不同,由数字电路控制电容的充电,放电,掉电自动补偿等功能,采用触摸式按键,数码管显示工作菜单,以及当前额定充电量,部分进口螺柱焊机采用此种控制方式,国内部分厂家也正在研制。该阶段螺柱焊机的成本及技术含量均较高,其优点是人机交流界面友好,操作方便,充电精准,当电量自然流失后会得到自动补偿,不受温度影响。
储能式螺柱焊不用气体保护,操作也比较简单,很适合自动化生产线的要求,所以这种焊接技术已广泛应用于汽车焊接生产线。螺柱焊接的生产率依赖于电容器的充电速度,手工焊可以达到8个/min,自动焊为60个/min。
储能式螺柱焊有提升式螺柱焊和压力式螺柱焊两种。
提升式螺柱焊类似于拉弧式短周期电弧螺柱焊,很适合用于铝螺柱和黄铜螺柱的焊接,其焊接时间约1毫秒。焊接时,焊枪首先将螺钉提起一个高度(此提升高度可以按照螺钉直径的不同而随意调节,调节精度为0.2mm),随后在弹簧的压力下瞬间向下冲击,强大的冲击和电流通过焊钉头部并使之熔化,使焊钉和工作面之间被离子化,通过焊钉和工作面之间间隙中的离子化产生电弧,其结果是在最短的时间内(约1毫秒)使螺柱的法兰盘浸入熔池,在氧化皮薄膜形成之前完成焊接过程。
压力式螺柱焊的焊接时间约3毫秒,适合用于不锈钢螺柱和低碳钢镀铜螺柱的焊接。

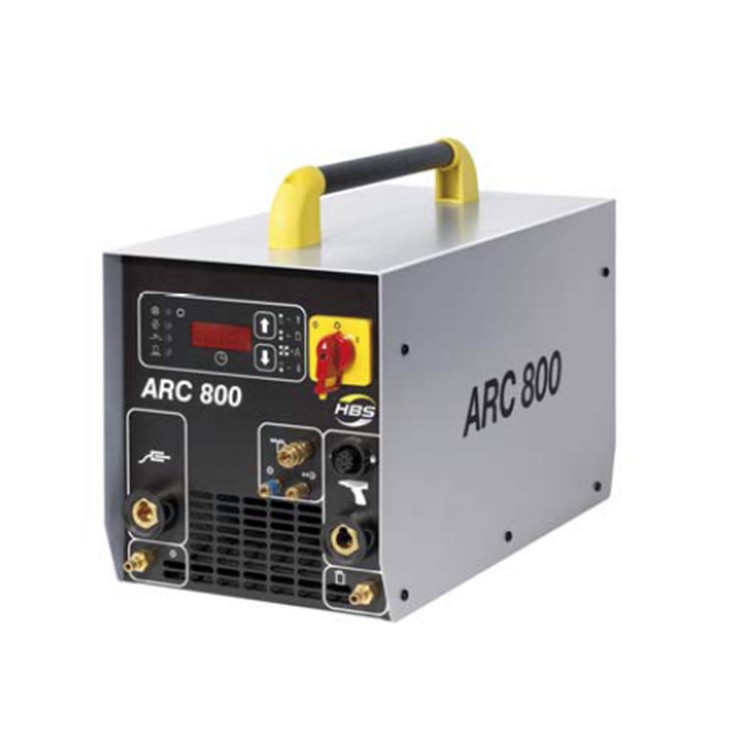

拉弧式螺柱焊机
电弧螺柱焊机是由焊接电源、控制器、焊枪、地线钳、焊接电缆等部分组成。但大多数焊接设备的焊接电源都与控制器合并为一体,称为主机。
与储能式螺柱焊机的焊接原理不同,拉弧式螺柱焊机无电容充电过程,通过焊接电源放电,晶闸管控制放电时间来完成整个焊接过程,放电时间为5-500毫秒。
比较先进的控制方式是使用单片机智能控制,以便更精确地设置和适时控制焊接过程中的焊接电流、焊接时间等参数。
焊接电源一般为晶闸管控制的或逆变式的弧焊整流器。逆变式的拉弧焊整流器体积小、质量轻、动特性好,无疑是焊机的首选,但受大功率器件的限制,目前大容量的焊机还是以晶闸管控制的弧焊整流器以主。但不论哪种结构的焊接电源,其安全要求都应符合GB15579.1的规定。用于电弧螺柱焊机的焊接电源应具有高空载电压70-100V)、高输出电压(≥44V)、陡升的焊接电流前沿、较小的内阻抗等特点。
电弧螺柱焊机主要用于螺柱圆柱头(无头)焊钉和异型钉的焊接,焊接直径一般为Φ3-30mm。短周期焊接主要应用于汽车行业。螺柱(栓钉)焊接时一般用瓷环或气体进行保护,短周期焊接可以不用气体保护,根据工艺要求进行选配。
