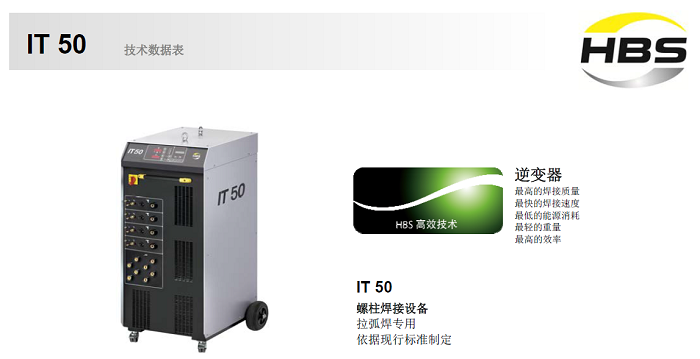

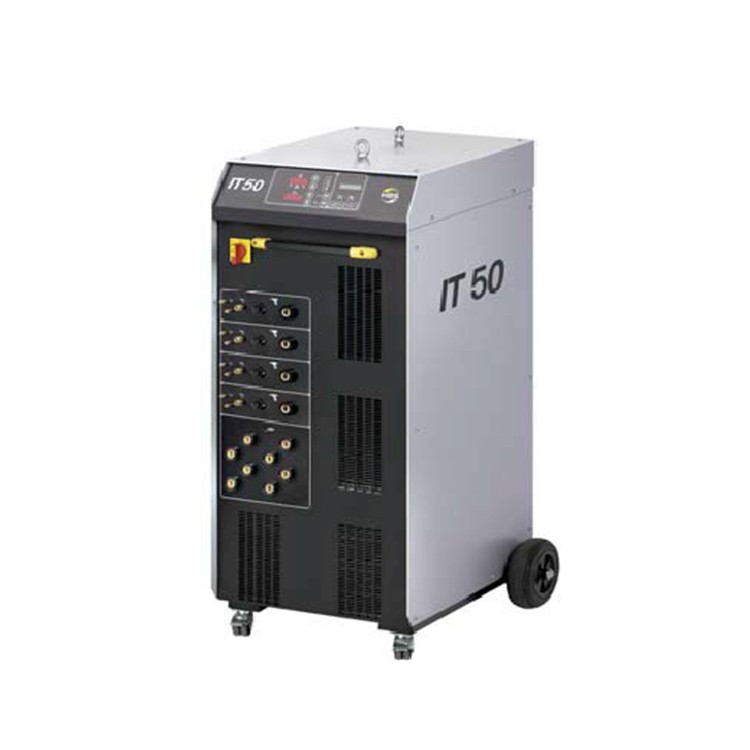

IT50 HBS拉弧式螺柱焊机
技术数据
气保护焊/自动焊/过程控制 | 标配/标配/标配 |
焊接范围 | M3 至MR16,直径 2 至14mm |
焊接材料 | 低碳钢、不锈钢、铝 |
焊接速度 | M12 = 25 个螺柱/分钟 |
焊接电流 | 1,000 A |
电流调节范围 | 100-1,000 A(无级) |
焊接时间 | 5-1,000 毫秒(无级) |
主电源 | 400 V,3 相,50/60 Hz,35 AT(可提供替代输入电压) |
主插头 | 32 A(400 V 电源) |
连接负载 | 50 kVA(400 V 电源) |
冷却方式 | F(温控冷却风扇) |
保护等级 | IP 21 |
尺寸长x 宽x 高 | 650 x 560 x 1,290 mm(不含手柄) |
重量 | 120 kg |
订单号 | 93-60-42056(气保护焊/自动焊/过程控制/4-焊枪连接) |
基本信息
应用
> 特别适用于较厚板焊接(厚度为2mm 或以上)
焊接方式
> 短周期拉弧焊接
> 拉弧焊接
设备
> 用于焊接的瓷环(标配)
> 用于焊接的保护气体(标配)
> 自动焊配件(标配)
> 过程顺序控制(标配)
特点
特点
> 微处理器控制器– 可*确控制焊接时间,提升焊接可靠性以及操作便利性
> 功能监控– 在通电后进行自动功能测试;监控所有内部系统功能
> 提升测试– 用于间隙焊枪
> 程序库功能– 根据焊接范围(有无保护气体),通过选择螺柱直径可自动匹配焊接电流和焊接时间;通过方向键可以进行
电压值微调
> 过程监控– 记录和分析焊接过程中的影响因素;每次焊接后,比较参考的PAF 值和实际值;显示焊接能量输入;如过限
值,可自动切换,停止焊接
> RS232 接口– 用于数据输出;可存储数据和日期时间;可记录每次焊接的焊接参数
> 4-焊枪连接(标配)
结构
> 操作*为简便
> 设计紧凑
> 移动性– 由于体积小、重量轻,移动性很高(与传统螺柱焊接设备相比,重量减少50%)
> 坚固耐用– 金属外壳,适合环境恶略的车间和现场使用
安全性
> 集成电源滤波器(防止电压峰值波动影响)
> 适用于网压波动较大的施工场地– 在临界网压(- 10% + 10%)下亦可使用
> 通过EMC 测试
> 通过高电压测试
> 重复焊接触发锁定– 防止在已经焊接的焊钉上再次实施焊接
> 变压器温度监控– 在焊机过热的情况下自动关机
> 温度调节通风设备– 降低螺柱焊接设备工作的噪音和粉尘影响(提高系统可靠性)
> 控制装置与焊接电缆电位隔离– 提高设备运行安全性
> *佳保护以抵抗外界干
> 保护等级:IP 21
焊接特性
> 显示– 无级可调功率设置;通过LED 显示屏方便监控所有功能;通过薄膜键盘和数字显示方便操作;可设定焊接参数、
程序、保护气体、自动焊和过程监控参数);数字显示电流、焊接时间和前置充气时间(选配:自动输料充气时间);单
独设置焊接电流和焊接时间
> 功能强大– 内置备用功率
> 即使将焊接电缆与接地电缆接反,也可更改焊接电压极性,进行无故障焊接
> 出色的焊接质量– 即使焊接电流微弱,电弧仍具有非常高的稳定性
> 过程灵活性好– 螺柱焊接设备的高时钟频率(30 kHz)允许对焊接过程的高动态调节
适配螺柱焊枪
> A 12 , A 16, AI 06
> PAH-1
> KAH 412, KAH 412 LA
